슬립링
67 - 슬립링 조립 - B Type
No. 6

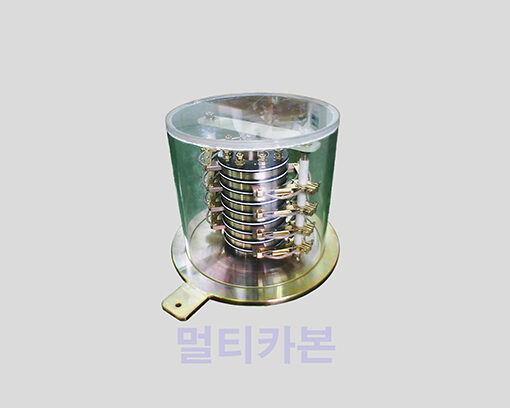

품명 : 슬립링 (SLIPRING ) / 규격 : S/R unit 450-60P / 전압 : AC 380 V
전류 : Max 20A / 재질 : BRASS / 회전속도 : Max 20 m/sec(주변환경에 따라 변수 발생)
용도 : 전선기계,공작기계전원공급,회전기계조작,맞춤제작,주문제작
No. 5

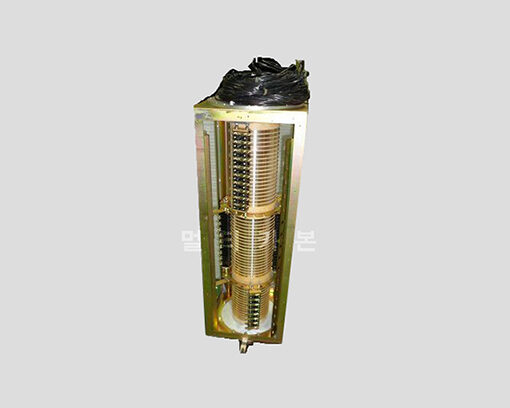

품명 : 슬립링 (SLIPRING ) / 규격 : S/R unit 250-24P / 전압 : AC 380 V
전류 : Max 20A / 재질 : BRASS / 회전속도 : Max 20 m/sec(주변환경에 따라 변수 발생)
용도 : 전선기계,공작기계전원공급,회전기계조작,맞춤제작,주문제작
No. 4

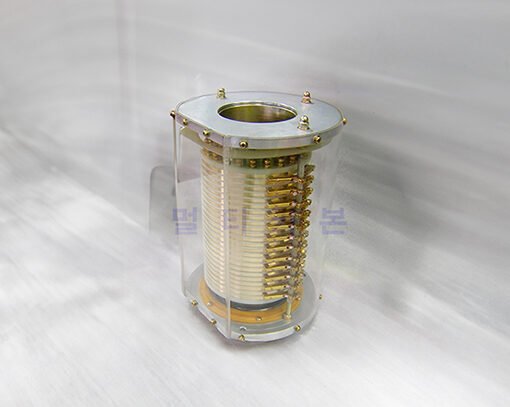

품명 : 슬립링 (SLIPRING ) / 규격 : S/R unit 200-08P / 전압 : AC 380 V
전류 : Max 50A / 재질 : BRASS / 회전속도 : Max 20 m/sec(주변환경에 따라 변수 발생)
용도 : 수처리장,공작기계전원공급,회전기계조작,맞춤제작,주문제작
No. 3

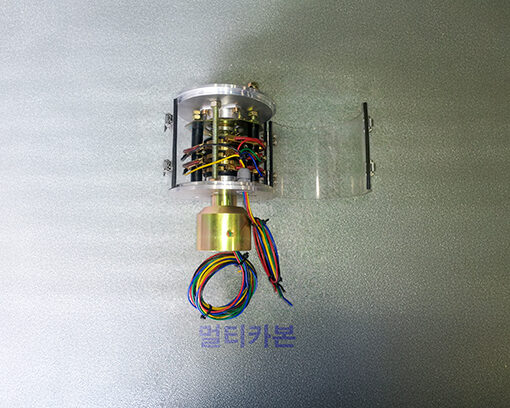

품명 : 슬립링 (SLIPRING ) / 규격 : S/R Unit 180-11P / 전압 : DC 24 V
전류 : Max 05A / 재질 : BRASS / 회전속도 : Max 20 m/sec(주변환경에 따라 변수 발생)
용도 : 전선기계,공작기계전원공급,회전기계조작,맞춤제작,주문제작
No. 2

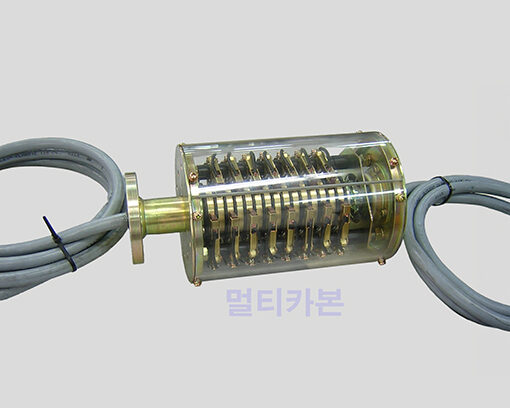

품명 : 슬립링 (SLIPRING ) / 규격 : S/R unit 120-15P / 전압 : AC 380 V
전류 : Max 20A / 재질 : BRASS / 회전속도 : Max 20 m/sec(주변환경에 따라 변수 발생)
용도 : 전선기계,공작기계전원공급,회전기계조작,맞춤제작,주문제작
No. 1

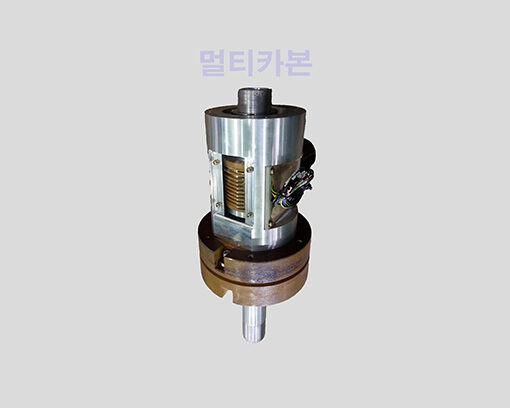

품명 : 슬립링 (SLIPRING ) / 규격 : S/R unit 120-05P / 전압 : AC 380 V
전류 : Max 20A / 재질 : BRASS / 회전속도 : Max 20 m/sec(주변환경에 따라 변수 발생)
용도 : 전선기계,공작기계전원공급,회전기계조작,맞춤제작,주문제작
.
.
.
슬립링의 개요
슬립링은 회전하는 부품에 전력이나 신호를 단락 없이 전달하는 전기 부품입니다.
회전하는 부분과 고정된 부분 사이에서 전선이 꼬이는 것을 방지하고,
지속적인 전기적 연결을 유지하는 역할을 합니다.
주로 전동기, 발전기, 센서 등 회전이 필요한 다양한 장치에 사용됩니다.
슬립링의 원리:
슬립링은 크게 두 가지 부분으로 구성됩니다.
1. 회전자 (Rotor):
회전하는 부분에 연결되어 회전하면서 전기 신호나 전력을 전달하는 역할을 합니다.
회전자에는 일반적으로 금속링이 부착되어 있습니다.
2. 고정자 (Stator):
회전하지 않는 부분에 연결되어 회전하는 회전자의 링에 접촉하여
신호나 전력을 전달하는 역할을 합니다.
고정자에는 일반적으로 브러쉬나 접촉자가 부착되어 링과 접촉합니다.
회전자가 회전함에 따라 고정자의 접촉자가 회전자의 링과 지속적으로 접촉하여
전력이나 신호를 전달합니다.
이 과정을 통해 전선이 꼬이는 문제 없이 회전하는 부품에 전력 및 신호를 공급할 수 있습니다.
슬립링의 종류:
슬립링은 다양한 종류가 있으며, 각각의 특징과 용도에 따라 선택됩니다.
몇 가지 주요 종류는 다음과 같습니다.
접촉식 슬립링:
브러시와 링 사이의 접촉을 통해 신호를 전달하는 방식으로, 일반적인 슬립링입니다.
비접촉식 슬립링:
전자기 유도 또는 용량 결합을 이용하여
신호를 전달하는 방식으로, 고속 회전이나 극한 환경에서 사용됩니다.
캡슐형 슬립링:
콤팩트한 디자인으로, 제한된 공간에서 사용하기 용이하며, 주로 소형 장치에 사용됩니다.
슬립링의 응용 분야:
슬립링은 다양한 분야에서 사용됩니다.
산업용 기계:
전동기, 발전기, 로봇, 컨베이어 시스템 등 회전하는 모든 기계에 사용됩니다.
의료 기기:
CT 스캐너, MRI 등 의료 영상 장비에서 회전하는 부품에 전력 및 신호를 전달하는 데 사용됩니다.
항공 우주:
비행 제어 시스템, 레이더 시스템 등 항공 우주 장비에서
회전하는 부품에 전력 및 신호를 전달하는 데 사용됩니다.
풍력 발전:
풍력 터빈의 회전 날개 조작에 전력 및 신호를 전달하는 데 사용됩니다.
슬립링의 장점:
회전하는 부품에 전력이나 신호를 전달할 때 전선이 꼬이는 것을 방지하여
안정적인 작동을 보장합니다.
회전하는 동안에도 끊김 없이 전력이나 신호를 전달하여
장비의 연속적인 작동을 가능하게 합니다.
다양한 산업 분야에서 활용 가능하며,
회전하는 부품이 있는 곳이라면 어디든 적용될 수 있습니다.
소형화 및 경량화: 캡슐형 슬립링 등 소형화된 슬립링을 통해 장비의 크기와 무게를 줄일 수 있습니다.
.
.
.
